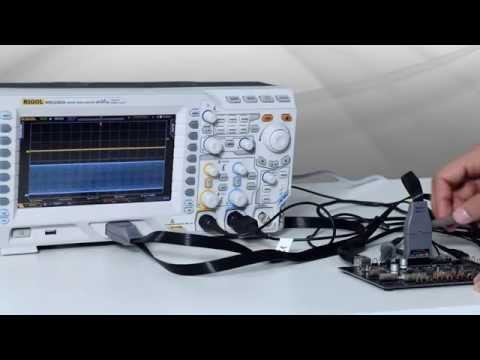

Rigol MSO2202A yüksek kalitede 2 kanallı dijital hafızalı osiloskoptur. 2GSa/s'ın üzerinde gerçek zamanlı örnekleme oranı, 200MHz band genişliği ve Lojik Analizörü özelliklerini sunar.
44.398,92 TL (KDV Dahil)
45.537,36 TL
Rigol MSO2202A yüksek kalitede 2 kanallı dijital hafızalı osiloskoptur. 2GSa/s'ın üzerinde gerçek zamanlı örnekleme oranı ve 200MHz band genişliği özelliklerini sunar.
Rigol Osiloskopları tüm ölçümlerde kapsamlı kullanımı kolay fonksiyonları ve çok iyi dizayn edilmiş kontrol üniteleriyle donatılmıştır. Cihazın menülerinde gezinme sezgisel ve birkaç dilde olabilir.
Bu yüksek performans standatları sadece gerçek zamanlı ani sinyalleri yakalamayı garantilemekle kalmayıp buna ek olarak tekrar eden sinyallerin detaylarını gözlemler. MSO2202A'in 50.000 wfms/s 'in üzerindeki yenilenme oranına sahiptir ve bu kullanıcılara normal olmayan sinyalleri çok hızlı bir şekilde yakaladığı gibi ani sinyalleri de yakalamaktadır. Bu özelliği aynı zamanda dalgaformu yakalama yeteneğini genişletmesine ve devre düzeltme hızına yardım etmektedir. Rigol Osiloskopların kalitesi Agilent ve Tektronix ile karşılaştırılabilirdir.
Özellikle geniş TFT renkli ekran görüntüleri okuması oldukça kolaydır. Sinyallerin görüntülenmesi için en geniş alan her zaman bulunabilir. Sinyal eğrileri , FFT görüntüsü ve diğer fonksiyonlar eş zamanlı olarak ekran üzerinde görüntülenebilir.
| Osiloskop Fonksiyonları | Rigol MSO2202A 16 Kanal MSO Dijital Osiloskop |
| Kanal Saysı | 2 |
| Maks. Gerçek Zamanlı Örnekleme Hızı | 2 GSa/s gerçek zamanlı (1 kanal) |
| Bant genişliği | 200 MHz |
| Örnekleme Modu | Normal, average, peak detect |
| Matematik | FFT (Hızlı Fourier Dönüşümü) |
| FFT Penceresi | Dikdörtgen, Hanning, Hamming, Blackman |
| Sinyal Veri Yolu Kod Çözme | RS232/UART (isteğe bağlı), I²C (isteğe bağlı), SPI (isteğe bağlı) |
| Signal | |
| Giriş | DC/AC , CAT I 300 Vrms, CAT II 100 Vrms |
| Gerçek zamanlı örnekleme oranı | up to 2 GSa/s realtime |
| Zaman tabanı | DS2302A(-S): 1 ns/div to 1000 s/div |
| DS2202A(-S): 2 ns/div bis 1000 s/div | |
| DS2102A(-S): 5 ns/div bis 1000 s/div | |
| Hafıza | 14 Mpts (1 Kanal) |
| 56 Mpts (1 Kanal) hafıza seçeneği ile MEM-SD2 | |
| Dikey | |
| Analog dijital dönüştürücü (A/D) | 12 Bit at ≥ 5 µs/div |
| 8 Bit at ≤ 2 µs/div | |
| Hassasiyet aralığıe (V/div) | 500 µV/div to 5 V/div |
| Ofset aralığı | 500 µV/div to 10 V/div |
| Tetikleme | |
| Tetikleme | Channel, Ext |
| Sinyal sistemi ve hat / alan frekansı | PAL, NTSC, SECAM |
| (Video Tetikleyici modu) | 480P, 576P, 720P, 1080P and 1080I HDTV standards |
| Tetikleme fonksiyonları | Edge, Pulse, Slope, Video, Pattern, RS232/UART, I²C, CAN, USB, FlexRay |
| Ölçüm | |
| İmleç ölçümü | Manuel, Parça ve Otomatik Ölçüm modları |
| Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, | |
| Otomatik ölçüm | Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, |
| Positive, Duty Cycle, Negative Duty Cycle, Delay1-2 (rise), Delay1-2 (fall), | |
| Phase1-2 (rise), Phase1-2 (fall) | |
| Ekran | 20.32 cm (8") WVGA-Color-LCD |
| Ekran Çöznürlüğü | 800 × 480 Pixel |
| Arayüzler | USB için USB-bağlantısı Bilgisayar için USB-Devicebağlantısı yada USB Pict-Bridge yazıcı arayüzü LAN network bağlantısı (LXI compilant) GPIB (IEE-488, General Purpose Interface Bus) opsiyonel USB-GPIB Module Trigger- and Calibration çıkışı |
| Ölçüleri | 362 mm × 180 mm × 131 mm |
| Desteklenen İşletim Sistemleri | Windows 7 (32Bit + 64Bit) |
| Logic Analayzer | |
| Kanal Sayısı | 16 |
| Örnekleme Oranı | 1GS/s'a kadar |
| Hafıza Derinliği | 14Mpts Maximum |
| Dikey Çözünürlük | 1 |
