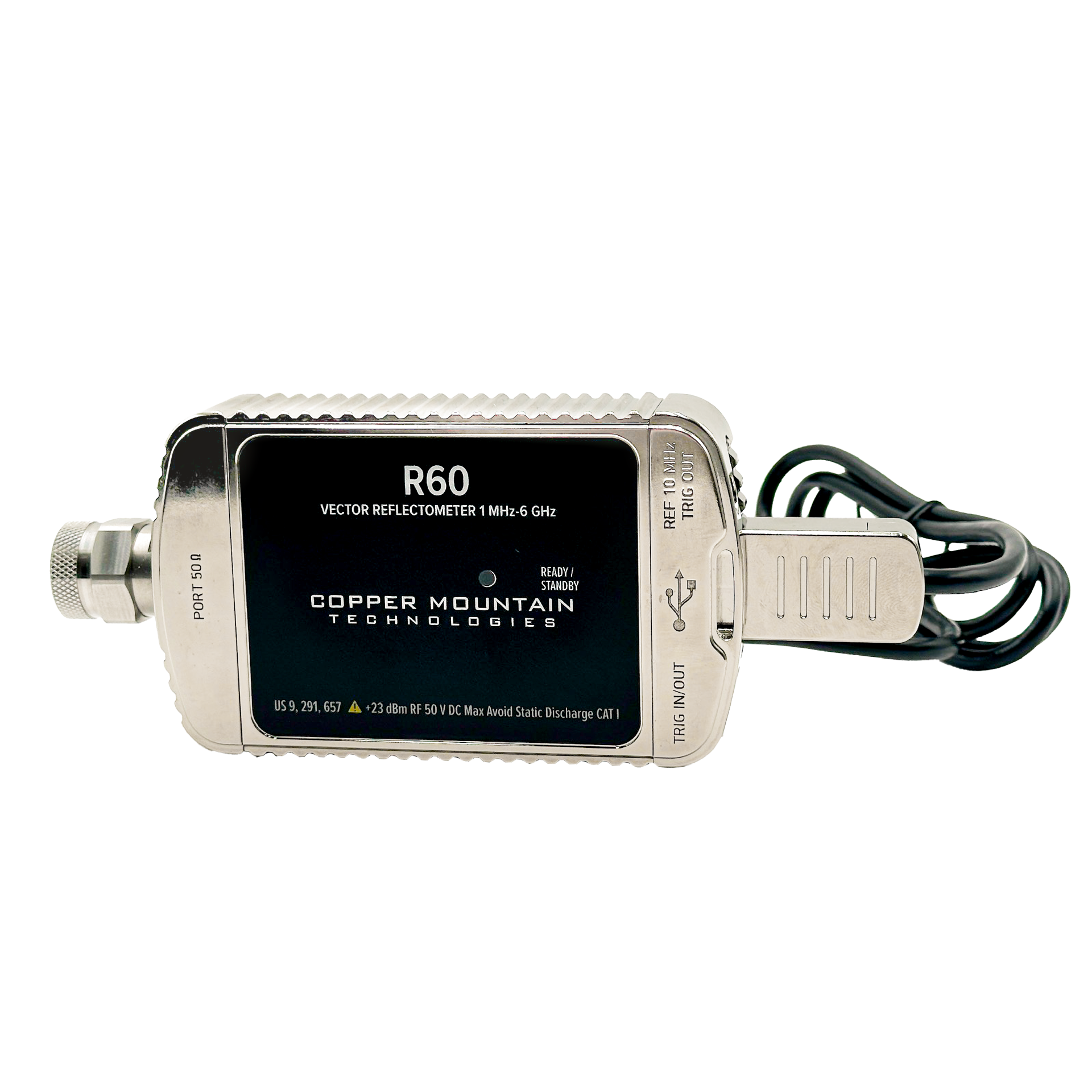

R60 1-Port, 1 MHz -6 GHz 50Ω, N-Type Konnektörler, Vektör Network Analizör Reflektometre (Kablo ve Anten Analizörü)
179.580,98 TL (KDV Dahil)

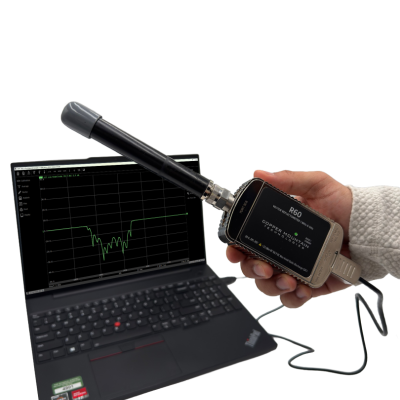

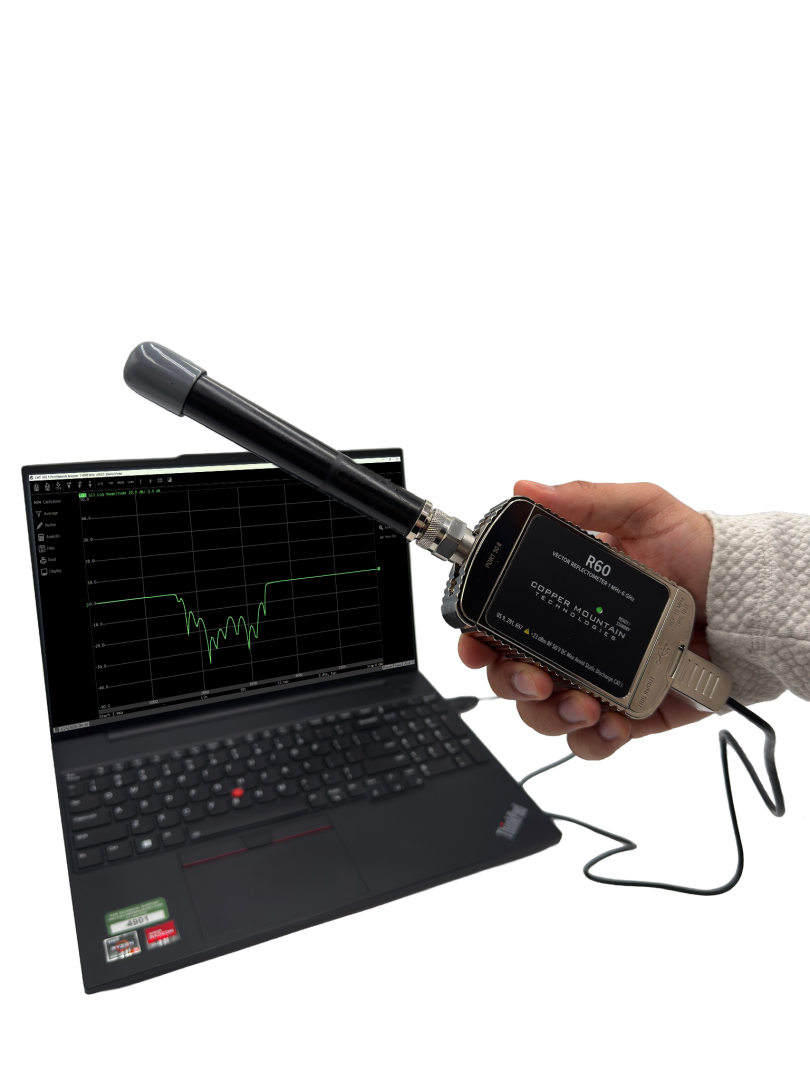

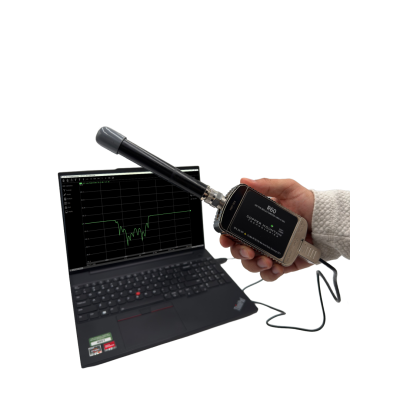

R60 Vektör Network Analizörü (kablo ve anten analizörü), el tipi cihazlarda laboratuvar sınıfı performans sunar. Bu patentli (9,291,657 sayılı ABD Patenti) analizör, bir test kablosuna ihtiyaç duymadan doğrudan antene veya diğer DUT'a bağlanabilir, böylece kablolara özgü ölçüm belirsizlikleri ortadan kalkar. Performans ve kalibrasyon kararlılığı ile sonuçlar son derece güvenilidir. 1-Port VNA, mühendislerin yazılımımızda standart olarak dahil edilmesini istedikleri tüm özelliklerli içermektedir.
R60 VNA, bir ölçüm cihazına USB arabirimi üzerinden bağlanan bir PC, dizüstü bilgisayar, tablet veya x86 anakartlı bir bilgisayarda Windows veya Linux işletim sisteminde çalışan bir RF ölçüm modülü ve R yazılım uygulaması içerir. R yazılımı, analizör ölçüm modülünün kullanımını paylaşan birden fazla bilgisayara kurulabilir. R60 network analizörü sahada, laboratuvarda ve üretim testlerinde kullanılabilir. VNA, Üretim Testi eklentisi aracılığıyla üretim test sistemine entegre edilebilir.
VNA'lar ve ACM'ler fabrika kalibrasyon sertifikaları ile birlikte verilir. ISO17025 / Z540-1 Akredite, İzlenebilir Kalibrasyon Sertifikası ve Kalibrasyon data raporu ek seçenek olarak mevcuttur ve sipariş sırasında belirtilmesi gerekir.

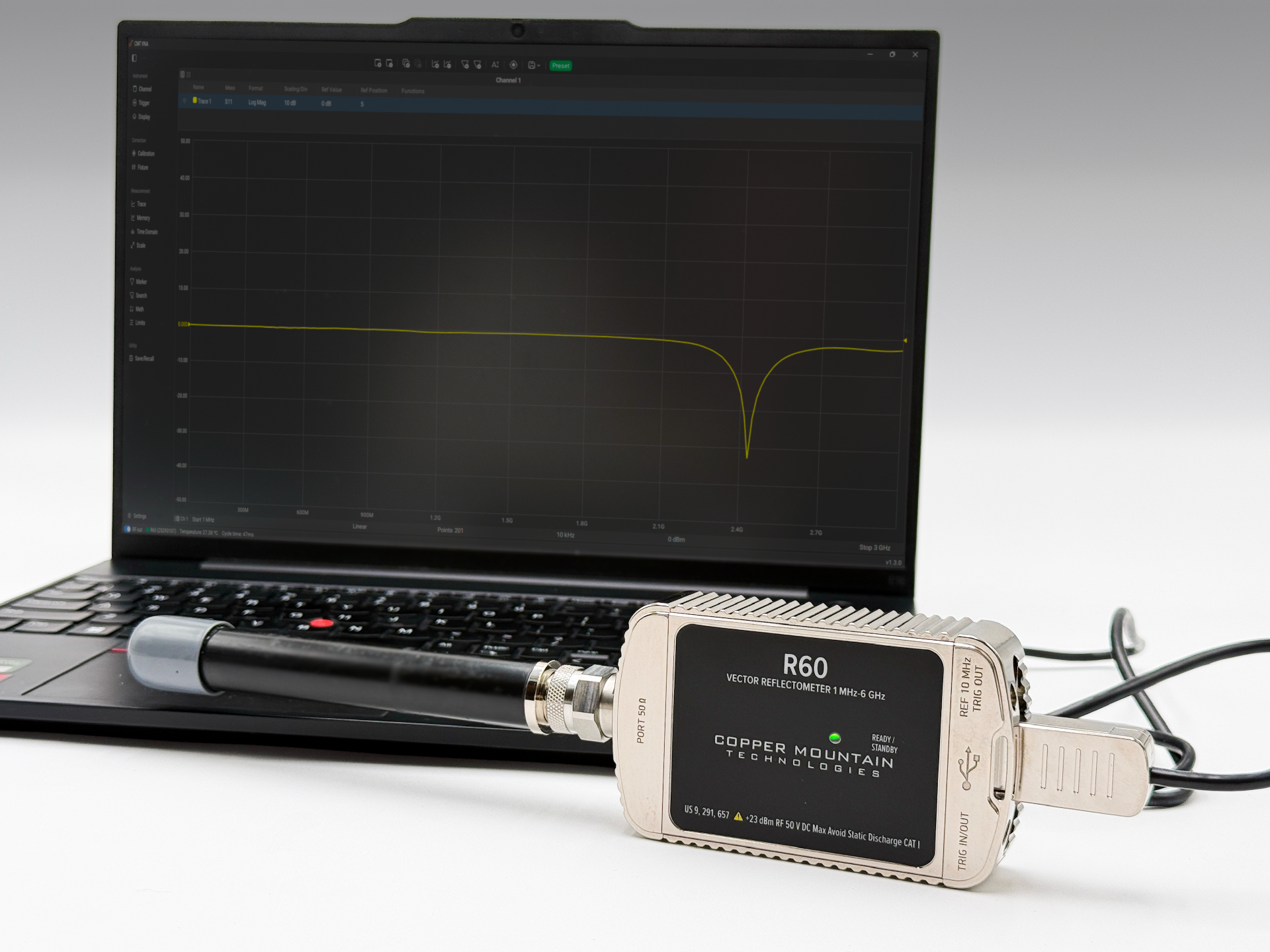

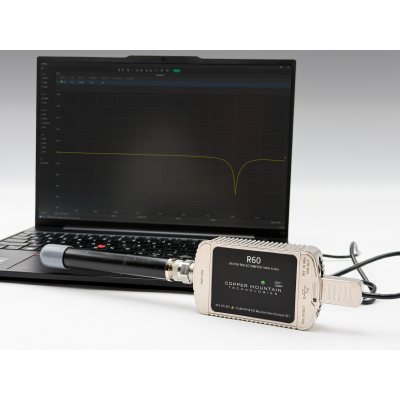

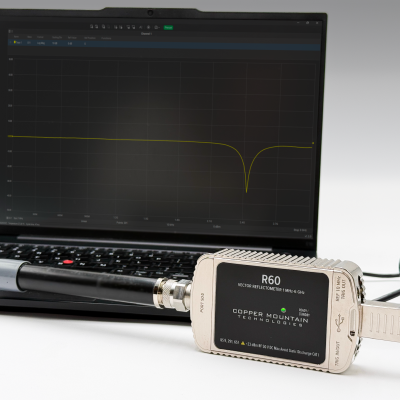

Ölçüm doğruluğu, ultra kompakt boyutu ve test kablosunun kaldırılması nedeniyle, R60 kablo ve anten analizörü (reflektörmetre) sahadaki antenler ve anten besleyicilerin yanı sıra çok çeşitli alanlarda laboratuar ve üretim testleri için kullanılabilir. IoT donanım bileşenlerinin tasarımı ve üretimi, malzeme testleri, tıbbi cihazlar, havacılık uygulamaları, vb. dahil çeşitli endüstriler kullanım alanlarıdır.
| Frekans Aralığı | 1MHz ile 6GHz arasında |
| Ölçülen Parametreler | S11, DTF, Smith vb. |
| Sweep Tipleri | Lineer Frekans, Log Frekans, Segment |
| Effective Directivity | |
| 1MHz ile 6 GHz arasında | 46dB |
| Nokta başı ölçme zamanı | 100 μs |
| Tarama başı ölçüm noktaları | 100001'e kadar |
| Patent Numarası | US 9,291,657 |
